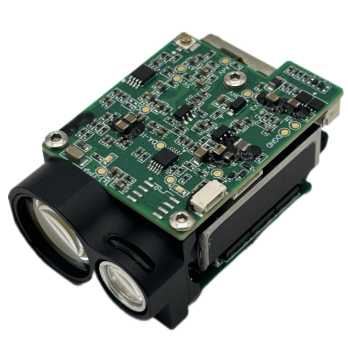

FW-ED03 1535nm アイセーフレーザー測距モジュール
| Place of Origin | China |
|---|---|
| ブランド名 | Forward |
| Model Number | FW-ED03 |
| Minimum Order Quantity | 1 set |
| Delivery Time | 5-8 work days |
| Payment Terms | L/C,T/T |
| Supply Ability | 100 pcs/year |
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
24時間オンラインでサポートします
x商品の詳細
| Laser Wavelength | 1535±5nm | Launch Lens Diameter | Φ8mm |
|---|---|---|---|
| Receiver Lens Diameter | Φ16mm | Ranging Accuracy | ±2m |
| Range Resolution | ≤20 m | Divergence Angle | ≤0.6 mrad |
製品の説明
FW-ED03 1535nm安全レーザー測距モジュールの説明
FW-ED03安全レーザー測距モジュールは、自社開発の1535nmダイオード励起固体 マイクロチップレーザーを採用しています。これは、 2.3m×2.3mサイズのNATOターゲットの距離を測定する能力を持ち、 測定範囲は≥3000mです。そのサイズは ≤48×30.5×21mm、重量は≤32gです。 コンパクトながら強力な機能を備えています。さらに、 シリアルポートのプログラム更新をサポートし、 さまざまな設置オプションと電気インターフェースを提供します (ハウジングを除く)。さらに、 ハンドヘルドポータブルデバイスまたは 多機能システムへの統合を容易にするために、モジュールには 組み込みソフトウェアが搭載されています。この製品は、
レーザー測距、無人航空機システム（UAS）、光学 ポッド、および国境監視に広く適用されています。
FW-ED03 1535nm安全レーザー測距モジュールの仕様
|
レーザー波長
|
1535±5nm
|
|
アイセーフティ
|
クラス1
|
|
発散角
|
≤0.6mrad
|
|
レーザーエネルギー
|
≥100μJ |
|
発射レンズ径
|
Φ8mm
|
|
受信レンズ径
|
Φ16mm
|
| 測定範囲(反射率30％; 可視性≥5km) |
NATO目標（2.3m×2.3m）≥3000m
人間のターゲット（0.5m×1.7m）≥1200m
|
|
最小範囲
|
≤15 m
|
|
測距精度
|
±2m
|
|
測距周波数
|
シングル、1Hz〜10Hz
|
|
マルチターゲット検出数
|
最大3ターゲット
|
|
誤警報率
|
≤1%
|
|
精度率
|
≥98%
|
|
ピンインリードパッケージモデル
|
FWF08002-S06B13W5M
|
|
供給電圧
|
DC 3〜5 V
|
|
スタンバイ消費電力
|
≤1mW
|
|
重量
|
≤32±1g
|
|
寸法（L×W×H）
|
48×30.5×21mm
|
|
動作温度
|
-40〜＋70℃
|
|
保管温度
|
-55〜＋75℃
|
|
耐衝撃性
|
MIL-STD-810G試験基準に適合
|
|
耐振動性
|
MIL-STD-810G試験基準に適合
|
アウトライン寸法（mm）
