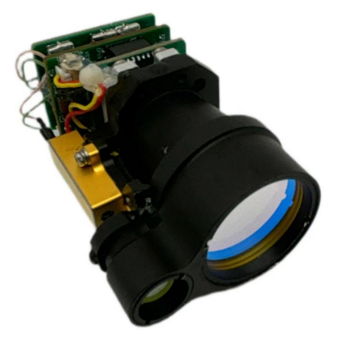

FW-ED05 1535nm 安全なレーザー測距モジュール
| Place of Origin | China |
|---|---|
| ブランド名 | Forward |
| Model Number | FW-ED05 |
| Minimum Order Quantity | 1 set |
| Delivery Time | 5-8 work days |
| Payment Terms | L/C,T/T |
| Supply Ability | 100 pcs/year |
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
24時間オンラインでサポートします
x商品の詳細
| レーザー波長 | 1535±5nm | レンズ口径 | Φ10mm |
|---|---|---|---|
| 受光レンズ直径 | Φ25mm | 範囲 の 精度 | ±2m |
| 距離分解能 | ≤15 m | 差角 | ≤0.5 mrad |
製品の説明
FW-ED05 1535nm 安全なレーザーレンジングモジュールの説明
FW-ED05レーザーレンジングモジュールは,多パルスレーザー距離計でNATOの標的 (2.3m×2.3mのサイズを持つ標的)距離 ≥6000m. 小規模なサイズ,軽量,低電力消費,長操作範囲,長寿命,クラス1の目レーザー測定に広く使われています無人航空機システム (UAS),光学ポッド,および国境監視
FW-ED05 1535nm 安全なレーザーレンジングモジュールの規格
|
レーザー波長
|
1535±5nm
|
|
目の安全
|
クラス1
|
|
差角
|
≤0.5mrad
|
|
レーザーエネルギー
|
≥200μJ |
|
打ち上げレンズ直径
|
Φ10mm
|
|
受信レンズの直径
|
Φ25mm
|
| 測定範囲(反射率 30%;視力 ≥ 5km) |
NATO目標 (2.3m×2.3m) ≥6000m
ヒト標的を測定する (0.5m×1.7m) ≥1500m
|
|
最小範囲
|
≤15m
|
|
範囲 の 精度
|
±2m
|
|
周波数範囲
|
0.5Hz~10Hz
|
|
複数の標的を検出した数
|
最大3つのターゲット
|
|
誤警報率
|
≤1%
|
|
精度率
|
≥98%
|
|
ピンインリードパッケージモデル
|
モレックス51021-0500
|
|
供給電圧
|
DC 12V
|
|
待機電源消費量
|
≤1mW
|
|
平均電力消費量
|
≤2,5 W @10 Hz
|
|
ピーク電力消費量
|
≤7W @12V
|
|
体重
|
≤90g
|
|
尺寸 (L×W×H)
|
70×32×40mm
|
|
操作温度
|
-40歳+70°C
|
|
貯蔵温度
|
-55~+75°C
|
|
衝撃耐性
|
MIL-STD-810G 試験規格を満たす
|
|
振動抵抗
|
MIL-STD-810G 試験規格を満たす
|
図面の寸法 (mm)
