エッジAIアプリケーションのための異質なアーキテクチャと豊富なインターフェースリソースを持つ高コンピューティング能力の画像処理ボードAscend 310B
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Forward |
| モデル番号 | FWD-310B |
| 最小注文数量 | 1 |
| 受渡し時間 | 5～8営業日 |
| 支払条件 | T/T |
| 供給の能力 | 10000/年 |
商品の詳細
| ハイライト | アセンデ 310B 画像処理ボード,edge AIヘテロジェネスのアーキテクチャボード,豊かなインターフェースを持つ熱画像単眼鏡 |
||
|---|---|---|---|
製品の説明

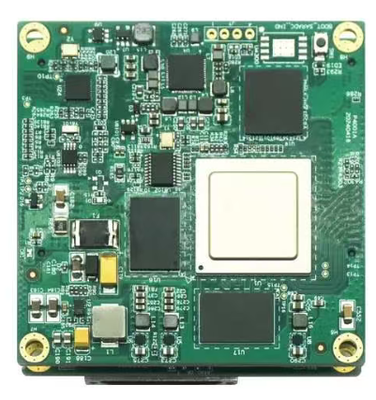

Ascend 310B 赤外線カメラ/熱画像装置用高計算能力画像処理ボード
製品概要
このインテリジェント画像処理ボードはエッジサイド アプリケーション向けに設計されており、Huawei Ascend 310 シリーズ (ZXA41D20) プロセッサと JFM7K230T FPGA を組み合わせたヘテロジニアス アーキテクチャを特徴としています。高い統合性、可用性、拡張性を特徴とし、効率的なインテリジェント推論コンピューティングを実現するとともに、汎用の CPU および GPU 処理能力と特殊な画像処理機能および豊富なインターフェイス リソースを提供します。
アプリケーション
このボードは、さまざまなアプリケーション ソフトウェアやアルゴリズム プログラムの展開を通じてターゲットの観察、照準、偵察を行うためのシーカー、電気光学 (EO) ポッド、ジンバル/タレットなどの機器に統合されたコア コンポーネントとして機能します。
主な特長
- 異種混合アーキテクチャ:CPU+NPU+GPU マルチコア処理アーキテクチャは、CPU と GPU の機能をサポートしながらエッジ AI 推論の需要を満たします
- 豊富なインターフェースリソース:多様なシナリオ要件に対応する幅広いビデオおよび通信インターフェイス
- 専用画像処理ユニット:ハードウェアアクセラレーションによる画像前処理およびビデオエンコード/デコード機能
- 幅広いフレームワークのサポート:主流のニューラル ネットワーク モデルとプログラミング フレームワークをサポート
- 最適化されたSWaP-C:高集積、超小型フォームファクタ、およびコスト効率
- 100% 国産コンポーネント調達:100%国産部品を使用し、独立した制御性とサプライチェーンのセキュリティを実現
主な性能仕様
機能
- SDI ビデオ キャプチャ: SDI インターフェイスを介したビデオ ソースの入力と取得
- CameraLink 画像取得: 標準の CameraLink 産業用カメラからの画像キャプチャ
- MIPI CSI カメラ インターフェイス: MIPI CSI カメラ モジュールからの直接画像取得
- シリアル通信: 堅牢なシリアル通信機能 (UART/RS-232/RS-422/RS-485)
- イーサネット接続: 高速イーサネット通信機能
- モデル推論ランタイム: YOLO、ResNet、ViT、LSTM、MobileNet、および VGG ネットワークをサポートする AI 推論用に最適化された環境
- ビデオ エンコーディング: H.265 (HEVC) および H.264 (AVC) 形式でのリアルタイム ハードウェア エンコーディング
コアハードウェア構成
| 構成 | 仕様 |
|---|---|
| CPU | Ascend 310B、4x TAISHAN V200M、1.6 GHz |
| NPU | 1x DaVinci V300 AI コア @ 1.0 GHz INT8: 20トップ FP16: 10 TFLOPS |
| GPU | ARM Mali G52 GPU コア |
| FPGA | JFM7K230T型 |
| ラム | 12GB LPDDR4X (96ビット) |
| 内蔵ストレージ | 64MB SPI フラッシュ |
| エンコード/デコード | H.264/H.265 デコード: 40 チャンネル 1080P@30FPS、4 チャンネル 4K@75FPS H.264/H.265 エンコード: 20 チャンネル 1080P@30FPS、3 チャンネル 4K@50FPS |
ハードウェアインターフェース
| インタフェース | 仕様 | 説明 |
|---|---|---|
| 電源 | DC12V±1V | 最大電流: 2.5A;標準: ~1.5A;マイクロ角形コネクタ |
| ビデオ入力 | 2×SDI | 3G-SDI、HD-SDI;最大 1920×1080@60fps; SMA RF コネクタ |
| ビデオ入力 | 1 × カメラリンク | 1x フルまたは 2x ベース;最大 1280x1024@100fps; SDR26コネクタ |
| ビデオ入力 | 2× MIPI CSI | 2 つの 4 レーン MIPI CSI インターフェイス。極細同軸コネクタ |
| ビデオ出力 | 2×イーサネットポート | ギガビット自動ネゴシエーションイーサネット。 RJ45インターフェース |
| USB | 1×USB 3.0 | タイプC |
| シリアルポート | 6 × RS422 | 6 チャンネル 310B RS422 シリアル ポート |
| シリアルポート | 4× RS422 | 4 チャネル FPGA RS422 シリアル ポート |
| シリアルポート | 2×UART | 6 つの 310B RS422 シリアル ポートのうち 2 つを再利用します |
基板仕様
設置寸法：140mm（L）×95mm（W）（コネクタを除く）。ボード寸法の概略図を図 1 に示します。ハードウェア インターフェイスを図 2 に示します。
環境適応力
動作温度：-40℃～+60℃
ソフトウェア開発サポート
ドライバーソフトウェア
すべてのコア周辺機器ドライバーは、openEuler オペレーティング システムに適合し、検証されています。ユーザーは、複雑な基礎となるドライバーを考慮することなく、標準システム コールを使用してアプリケーション層の開発を行うことができます。
- コアプロセッサドライバー:電源管理、クロック管理、割り込み制御を含む Ascend 310B システム ドライバーの完全な適応
- ビデオ入力ドライバー:安定した取得および処理機能を備えた適応された SDI、CameraLink、および MIPI CSI インターフェイス
- ネットワークインターフェースドライバー:ネットワークビデオストリーミングとリモートコマンド制御をサポートするアダプティブギガビットイーサネット
- 通信インターフェースドライバー:外部デバイス制御およびデータ対話用に適応された UART、I2C、および GPIO インターフェイス
ビデオキャプチャ
このボードには、さまざまなセンサー接続要件を満たすために 3 種類のビデオ入力インターフェイスが統合されています。
- SDI:画像フレームデータ取得用の標準 V4L2 インターフェイスを提供
- カメラリンク:フレームグラバーSDKによる高速産業用カメラビデオデータ入力をサポート
- ミピ:ビデオ キャプチャおよび画像データ取得用の標準 V4L2 デバイス ノードを提供
アルゴリズムの導入
このボードは、CANN インテリジェント ヘテロジニアス コンピューティング アーキテクチャを活用して、MindX アプリケーション有効化コンポーネントを備えた MindSpore、PyTorch、PaddlePaddle、TensorFlow などの主流の AI フレームワークをサポートする、高効率で安定した推論機能を提供します。
このプラットフォームは、ターゲットの検出、オブジェクトの分類、ターゲットの追跡などのビジョン タスクを効率的に処理し、包括的な AI 推論ランタイム環境と開発インターフェイスを提供します。
参考のためにプロジェクトを実行するサンプル アルゴリズム:
- ターゲットの検出:リアルタイムビデオストリーム分析のためのYOLOシリーズモデルに基づく導入例
- ターゲット追跡:ミスディスタンスデータに基づく閉ループ制御のための統合追跡アルゴリズムの例
- ビデオストリームの統合:リアルタイムの OSD 結果視覚化を備えた完全なビデオ AI 処理パイプライン
注: 例はエンジニアリング実装の参考のみを目的としています。当社はアルゴリズム自体のパフォーマンスや有効性については責任を負いません。
製品納品チェックリスト
| いいえ。 | 物質 | 数量 |
|---|---|---|
| 1 | 画像処理カード | 1セット |
| 2 | ヒートシンク | 1個 |
| 3 | 電源ケーブル | 1セット |
| 4 | ビデオ入力（SDI）ケーブル | 2個 |
| 5 | ビデオ入力 (MIPI) ケーブル | 2個 |
| 6 | ビデオ出力（ネットワーク）ケーブル | 1個 |
| 7 | RS422シリアルケーブル | 1個 |
| 8 | 外部同期ケーブル | 1個 |
| 9 | ユーザーマニュアル | 1 |
| 10 | 適合証明書 | 1 |
