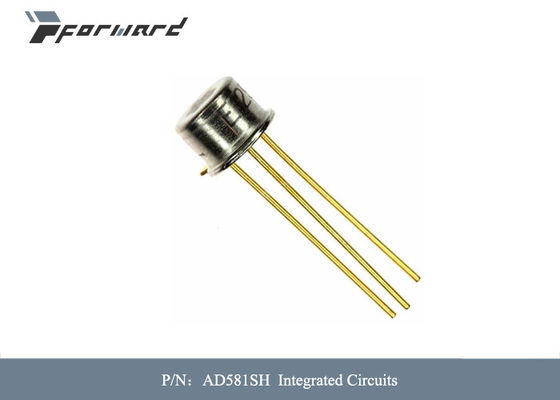

航空部品AD581SHの集積回路の電圧出力（分/固定される） 10V

航空部品AD581SHの集積回路の電圧出力（分/固定される） 10V


航空部品の記述:


AD581は単一3ピン、償われる温度12ボルトから+25°Cで最初の間違い、また高い雑種かオーブンによって調整されるモジュールでだけ以前利用可能な高精度の性能に終って温度係数を両方整えるのにウエファーがトリミング（LWT）使用されている30 V. Laserまで及ぶ調節されていない入力レベルからの精密な10.00 V出力を提供するバンド ギャップの電圧参照である。AD581Lの温度係数単一電圧参照で利用できることを5 mVの最初の間違いの許容および5 ppm/°Cは保証した。

AD581で使用されるバンド ギャップの回路設計は古典的なZenerのブレークダウン・ダイオードの技術上の複数の利点がある。最も重要、外的な部品は低い電力システムに完全な正確さおよび重要な安定性を達成するように要求されない。さらに、（総補給品は現在の10までmAを供給できる）を含む装置に、出力バッファのアンプ普通750 μAである。バンド ギャップの設計の長期にわたる安定性は指定Zenerの参照のダイオードと同等である。

AD581は外的な精密参照を要求する8、10 -または12ビット デジタル アナログ変換器（DACs）のための参照として使用のために推薦される。装置は14ビット正確さまですべてのタイプのアナログ・ディジタル変換器（ADCs）にとってまた理想的、逐次比較か統合の設計でしたり、および一般に標準的なはめ込み式参照によって提供されるそれよりよい性能を提供できる。

AD581J、AD581KおよびAD581Lは0°Cからの70°Cへの操作のために指定される;AD581S、AD581TおよびAD581Uは+125°Cの範囲への−55°Cのために指定される。すべての等級は密封状態で密封された3ピンTO-5金属でできる包まれる。

航空部品の特徴:

• 外的な部品の使用なしの温度上の非常に低い間違いの最初の正確さおよび温度係数の結果両方のレーザーの調整。AD581Uが−55°Cからの+125°C.に外的なトリムなしで±15 mVの最高の総間違いを保証する一方、AD581Lに0°Cからの70°Cに±7.25 mVの10.000ボルトからの最高の偏差がある。
• レーザーのトリミングが個々の破片に分離前にウエファーで行われるので、AD581は必須の外的なトリムの使い易さ、欠乏、および固有の高性能のための雑種デザイナーにとって大変価値がある。
• AD581はまた2ピンZenerモードで調節されていない供給へのちょうど1つの外的な抵抗器を精密−10 V参照に与えるために作動させることができる。このモードの性能は標準的な3ピン構成のそれとほとんど同じである。
• バンド ギャップの概念を使用して高度の回路設計はAD581が13 V.に調節されていない入力電圧の完全な性能を与えるようにする。外的な抵抗器によって、装置は11.4のV.低い供給によって5.作動する。AD581はMILSTD-883と迎合的な版で利用できる。詳細仕様のための軍のデータ用紙を参照しなさい。

航空部品の指定:
