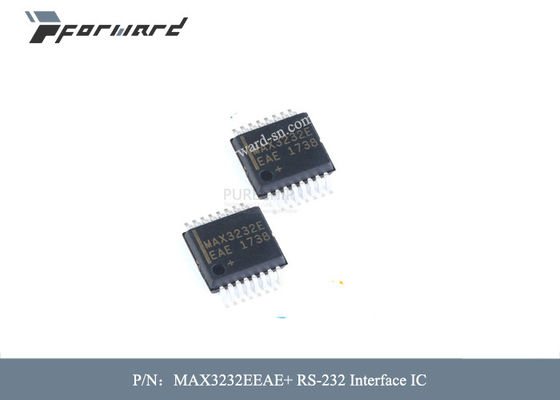

MAX3232EEAE+ RS-232の航空部品はICの供給電圧-最高の5.5 V --をインターフェイスさせる

航空部品MAX3232EEAE+ RS-232インターフェイスIC供給電圧-最高の5.5 V

航空部品の記述:

MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246Eは+3.0V動力EIA/TIA-232およびV.28/V.24低い電力の消費、高いデータ レートの機能および高められた静電気排出（ESD）の保護を特色にするために装置を通信用インタフェース。高められたESDの構造はIEC 1000-4-2の接触の排出（MAX3246Eのための±9kV）を使用してIEC 1000-4-2のエアギャップの排出を使用して±15kV、±8kV、および人体モデルを使用して±15kVにすべての送信機の出力および受信機の入力を保護する。MAX3237Eの論理および受信機入力/出力ピンは上記の標準に送信機の出力ピンは人体モデルを使用して±15kVに保護されるが、保護される。

専有低ドロップアウトの送信機出力段階は内部二重チャージ ポンプを使用して+3.0Vからの+5.5Vの電源に本当RS-232性能を、提供する。チャージ ポンプは+3.3Vの供給からの操作のために4つの小さい0.1μFコンデンサーだけ要求する。各装置は250kbpsのデータ転送速度でRS-232出力レベルを維持している間操作を保証する。RS 232迎合的な出力レベルを維持している間MegaBaud™のオペレーティング・モードの正常なオペレーティング・モードの250kbpsそして1MbpsのMAX3237Eの保証操作。

MAX3222E/MAX3232Eに2台の受信機および2つの送信機がある。MAX3222Eは電池式の携帯用システムのパワー消費量を減らす1μA操業停止モードを特色にする。MAX3222Eの受信機は操業停止モードに現在の供給の1μAだけ消費している間活動的に残り、外部デバイスの監視を許可する。MAX3222EおよびMAX3232Eは業界標準MAX242およびMAX232とのピン、パッケージ、および機能的に互換性がある、それぞれ。

MAX3241E/MAX3246Eはノートおよびsubnotebookコンピュータのために設計されている完全なシリアル ポート（3人の運転者/5台の受信機）である。MAX3237E （5人の運転者3台の受信機）は速いデータ転送を要求する周辺適用にとって理想的である。これらの装置はすべての受信機が活動的に残る操業停止モードを特色にする、1μA （MAX3241E/MAX3246E）または10nAだけ（MAX3237E）消費している間。

MAX3222E、MAX3232EおよびMAX3241Eはスペース節約で利用できるそう、SSOP、TQFNおよびTSSOPのパッケージ。MAX3237EはSSOPのパッケージで提供される。MAX3246Eはultra-small 6 x 6 UCSP™のパッケージで提供される。

航空部品の特徴:

• スペース強いられた適用のため
• •MAX3228E/MAX3229E:±15kVはESD保護した、
• +2.5Vへの+5.5VのUCSPのRS-232トランシーバー
• 低電圧またはデータ ケーブルの塗布のため
• •MAX3380E/MAX3381E:+2.35Vへの+5.5V、1μA、
• 2Tx/2Rxの±15kVのRS-232トランシーバー
• •ESD保護された入力/出力および論理ピン

航空部品の指定:
