FWD-60W-24Sシリーズ 60W DC-DC電源モジュール 1500VDC隔離,超コンパクトサイズ,航空アプリケーションのための高効率90.5%
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Forward |
| モデル番号 | FWD-60W-24Sシリーズ |
| 最小注文数量 | 1 |
| 受渡し時間 | 5～8営業日 |
| 支払条件 | LC、T/T |
| 供給の能力 | 10000/年 |
商品の詳細
| 入力（VDC） | 9～40V | サイズ | 35.4×25.1×12.7mm |
|---|---|---|---|
| 温度サイクル | -55～+125℃ 10回 | 重さ | 31g |
| 冷却方法 | 対流、強制空冷、伝導 | 保護 | 防湿、耐塩水噴霧、防カビ |
| ハイライト | 1500VDC DC-DC電源モジュール,超小型サイズのDC-DCパワーモジュール,航空用途 DC-DC電源モジュール |
||
製品の説明
FWD-60W-24S シリーズ 60W DC-DC 電源モジュール

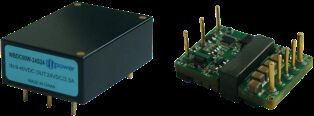

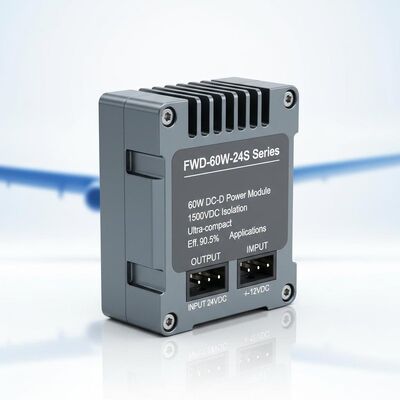

FWD-60W-24S シリーズ 1/16 BRICK 電源シリーズ 60W DC-DC 電源モジュール、1500VDC絶縁および超小型設計で、要求の厳しい航空用途向け。
主な特徴
- 高効率: 90.5%
- 最大出力電力: 最大 60W
- 入出力絶縁: 1500VDC
- 超小型サイズ: 35.4 × 25.1 × 12.7 mm
- 高信頼性: 内部にアルミニウムおよびタンタル電解コンデンサ不使用
- 過電流、過電圧、短絡保護
- 用途: 産業用制御、レーダー、火器管制、ミサイル搭載、通信システム
モデル仕様
| モデル | 入力 (VDC) | 出力 (VDC) | 出力電流 | リップル Vp-p | 効率 | サイズ |
|---|---|---|---|---|---|---|
| WBDC60W-24S3R3 | 9-40V | 3.3V | 12A | 80mV | 87.5% | 35.4*25.1*12.7 |
| WBDC60W-24S05 | 9-40V | 5V | 12A | 80mV | 88% | 35.4*25.1*12.7 |
| WBDC60W-24S06 | 9-40V | 6V | 10A | 80mV | 88% | 35.4*25.1*12.7 |
| WBDC60W-24S08 | 9-40V | 8V | 7.5A | 100mV | 89% | 35.4*25.1*12.7 |
| WBDC60W-24S12 | 9-40V | 12V | 5A | 100mV | 90.5% | 35.4*25.1*12.7 |
| WBDC60W-24S15 | 9-40V | 15V | 4A | 100mV | 90% | 35.4*25.1*12.7 |
| WBDC60W-245S24 | 9-40V | 24V | 2.5A | 100mV | 88.5% | 35.4*25.1*12.7 |
| WBDC60W-24S28 | 9-40V | 28V | 2.14A | 100mV | 88.5% | 35.4*25.1*12.7 |
| WBDC60W-24S32 | 9-40V | 32V | 1.87A | 200mV | 89% | 35.4*25.1*12.7 |
| WBDC60W-24S36 | 9-40V | 36V | 1.66A | 200mV | 89% | 35.4*25.1*12.7 |
| WBDC60W-24S48 | 9-40V | 48V | 1.25A | 200mV | 88.5% | 35.4*25.1*12.7 |
すべてのデータは、特に指定がない限り、定格入力/出力、全負荷、純粋な抵抗負荷の下で、+25℃でテストされています。
カスタム電圧出力要件についてはお問い合わせください。
「N」を付加したモデルは、ネガティブロジック、フランジ-R構成を示します。
サフィックスプラス-M（-55度起動）命名規則: N-R-M
カスタム電圧出力要件についてはお問い合わせください。
「N」を付加したモデルは、ネガティブロジック、フランジ-R構成を示します。
サフィックスプラス-M（-55度起動）命名規則: N-R-M
入力パラメータ
| 入力パラメータ | 備考 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|
| 入力電圧範囲 | 24Vin | 9 | 24 | 40 | VDC |
| 入力サージ電圧 | 過渡 (1s) | 50 | VDC | ||
| ターンオン電圧 | 7.6 | 8.2 | 9 | VDC | |
| ターンオフ電圧 | 6.7 | 7 | 8 | VDC | |
| 無負荷入力電流 | 出力無負荷 24Vin | 65 | mA | ||
| 入出力フィルタリング | π型 | 多段 | |||
| イネーブルロジック | ポジティブロジック: 電源オン (イネーブルピンオープン)、電源オフ (イネーブルピンショート) ネガティブロジック: 電源オフ (イネーブルピンオープン)、電源オン (イネーブルピンショート) |
一般仕様
| 一般仕様 | 備考 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|
| 入出力絶縁電圧 | 1500 | VDC | |||
| 入力/筐体絶縁電圧 | 1500 | VDC | |||
| 出力/筐体絶縁電圧 | 500 | VDC | |||
| 絶縁抵抗 | DC500V | 100 | MΩ | ||
| スイッチング周波数 | 240 | 330 | 350 | kHz | |
| 動作温度 | -40 | 100 | ℃ | ||
| 保管温度 | -55 | 125 | ℃ | ||
| 保護 | 防湿、耐塩水噴霧、防カビ | ||||
| サイズ | 35.4 * 25.1 * 12.7 | mm | |||
| 冷却方法 | 対流、強制空冷、伝導 | ||||
| 重量 | 31 | g |
選択試験基準
| 試験項目 | 方法 | 試験条件 | 工業グレード | グレード |
|---|---|---|---|---|
| 内部目視検査 | GJB548B, 2017.1 | 100% | 100% | |
| 高温保管 | GJB150.3A | +125℃, 48h | 100% | |
| 低温保管 | GJB150.3A | -55℃, 48h | 100% | |
| 温度サイクル | GJB548B, 1010.1 | -55～+125℃, 10回 | 100% | |
| 中間電圧試験 | - | Tc = +25℃ | 100% | |
| バーンイン | Tc = +85℃, 48h | 抜き取り検査 | 100% | |
| 最終電気試験 | 製品仕様 | -40℃, +25℃, +85℃ (Tc) | 100% | 100% |
| 外部目視検査 | GJB548B, 2009.1 | 100% | 100% |
物理的寸法
サイズ: 33.2mm (長さ) × 22.8mm (幅) × 9.1mm (高さ)
ピン構成
| ピン | シンボル | 機能 |
|---|---|---|
| 1 | Vi- | 入力マイナス |
| 2 | EN | 制御端子 |
| 3 | Vi+ | 入力プラス |
| 4 | Vo+ | 出力プラス |
| 5 | S+ | センシング端子プラス |
| 6 | Trim | 電圧調整端子 |
| 7 | S- | センシング端子マイナス |
| 8 | Vo- | 出力マイナス |
