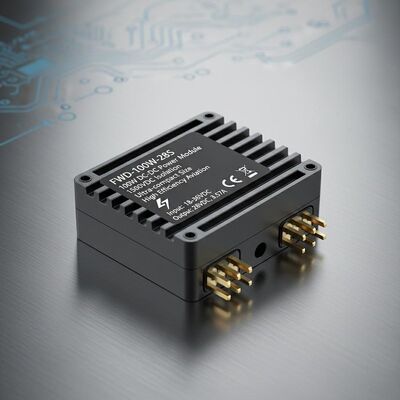

31g 防湿 FWD 100W 28S シリーズ DC DC パワー モジュール 1500VDC 隔離 超コンパクトサイズ 設計航空アプリケーション
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Forward |
| モデル番号 | FWD-100W-48Sシリーズ |
| 最小注文数量 | 1 |
| 受渡し時間 | 5～8営業日 |
| 支払条件 | LC、T/T |
| 供給の能力 | 10000/年 |
商品の詳細
| 入力（VDC） | 36～75V | サイズ | 35.4×25.1×12.7mm |
|---|---|---|---|
| 温度サイクル | -55～+125℃ 10回 | 重さ | 31g |
| 冷却方法 | 対流、強制空冷、伝導 | 保護 | 防湿、耐塩水噴霧、防カビ |
| ハイライト | 航空宇宙用途 DC-DC電源モジュール,1500VDC 隔離 DC DC電源モジュール,28Sシリーズ DC DC電源モジュール |
||
製品の説明

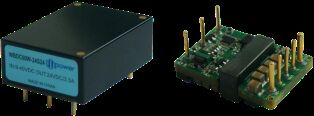

FWD-100W-48Sシリーズ 1/16 BRICK 電源シリーズ 60W DC-DC電源モジュール
主な特徴
- 高効率: 90.5%
- 最大出力電力: 最大100W
- 入出力絶縁: 1500VDC
- 超小型サイズ: 35.4 * 25.1 * 12.7 mm
- 高信頼性: 内部にアルミ電解コンデンサおよびタンタル電解コンデンサ不使用
- 過電流、過電圧、短絡保護
- 用途: 産業用制御、レーダー、火器管制、ミサイル搭載、通信システム
モデル仕様
| モデル | 入力 (VDC) | 出力 (VDC) | 出力電流 | リップル Vp-p | 効率 | サイズ |
|---|---|---|---|---|---|---|
| WBDC100W-48S05 | 36-75V | 5V | 16A | 80mV | 88% | 35.4*25.1*12.7 |
| WBDC100W-48S12 | 36-75V | 12V | 8.33A | 100mV | 89.5% | 35.4*25.1*12.7 |
| WBDC100W-48S15 | 36-75V | 15V | 6.66A | 100mV | 90.5% | 35.4*25.1*12.7 |
| WBDC100W-485S24 | 36-75V | 24V | 4.16A | 150mV | 89% | 35.4*25.1*12.7 |
| WBDC100W-48S28 | 36-75V | 28V | 3.57A | 150mV | 89% | 35.4*25.1*12.7 |
重要事項
特に指定がない限り、すべてのデータは定格入力/出力、全負荷、純抵抗負荷で+25℃でテストされています。
カスタム電圧出力要件についてはお問い合わせください。
「N」の接尾辞が付くモデルは、ネガティブロジック、フランジ-R構成を示します。
プラス-M（-55度起動）の接尾辞命名規則: N-R-M
入力パラメータ
| 入力パラメータ | 備考 | 最小 | 標準 | 最大 | 単位 |
|---|---|---|---|---|---|
| 入力電圧範囲 | 48Vin | 36 | 48 | 75 | VDC |
| 入力サージ電圧 | 過渡 (1秒) | 80 | VDC | ||
| ターンオン電圧 | 33.6 | VDC | |||
| ターンオフ電圧 | 33.1 | VDC | |||
| 無負荷入力電流 | 出力無負荷 24Vin | 110 | mA | ||
| 入出力フィルタリング | π型 | 多段 | |||
| イネーブルロジック | ポジティブロジック: 電源オン (イネーブルピンを開放), 電源オフ (イネーブルピンをショート) ネガティブロジック: 電源オフ (イネーブルピンを開放), 電源オン (イネーブルピンをショート) |
||||
一般仕様
| 一般仕様 | 備考 | 最小 | 標準 | 最大 | 単位 |
| 入出力 | 1500 | VDC | |||
| 絶縁電圧 | |||||
| 入力/外装 | 1500 | VDC | |||
| 出力/外装 | 500 | VDC | |||
| 絶縁抵抗 | DC500V | 100 | MΩ | ||
| スイッチング周波数 | 200 | 320 | 400 | kHz | |
| 動作温度 | -40 | 100 | ℃ | ||
| 保管 温度 | -55 | 125 | ℃ | ||
| 保護特性 | 防湿、耐塩水噴霧、耐カビ性 | ||||
| 外形寸法 | 35.4 × 25. 1 × 12.7(L ×W ×H) | mm | |||
| 冷却方法 | 対流、強制空冷、伝導 | ||||
| 重量 | 31 | g | |||
| 試験項目 | 方法 | 試験条件 | 工業グレード | グレード |
|---|---|---|---|---|
| 内部目視検査 | GJB548B, 2017.1 | 100% | 100% | |
| 高温保管 | GJB150.3A | +125℃, 48時間 | 100% | |
| 低温保管 | GJB150.3A | -55℃, 48時間 | 100% | |
| 温度サイクル | GJB548B, 1010.1 | -55～+125℃, 10回 | 100% | |
| 中間電圧試験 | - | Tc = +25℃ | 100% | |
| バーンイン | Tc = +85℃, 48時間 | ランダムチェック | 100% | |
| 最終電気試験 | 製品仕様 | -40℃, +25℃, +85℃ (Tc) | 100% | 100% |
| 外部目視検査 | GJB548B, 2009.1 | 100% | 100% |
物理的寸法
サイズ: 33.2mm (長さ) * 22.8mm (幅) * 9.1mm (高さ)
ピン構成
| ピン | シンボル | 機能 |
|---|---|---|
| 1 | Vi- | 入力マイナス |
| 2 | EN | 制御端子 |
| 3 | Vi+ | 入力プラス |
| 4 | Vo+ | 出力プラス |
| 5 | S+ | センシング端子プラス |
| 6 | Trim | 電圧調整端子 |
| 7 | S- | センシング端子マイナス |
| 8 | Vo- | 出力マイナス |
