FWD-100W-28Sシリーズ100W DC-DC電源モジュール 1500VDC隔離 航空用途のための超コンパクトサイズと高効率
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Forward |
| モデル番号 | FWD-100W-28Sシリーズ |
| 最小注文数量 | 1 |
| 受渡し時間 | 5～8営業日 |
| 支払条件 | LC、T/T |
| 供給の能力 | 10000/年 |
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
24時間オンラインでサポートします
x商品の詳細
| 入力（VDC） | 16～40V | サイズ | 35.4×25.1×12.7mm |
|---|---|---|---|
| 温度サイクル | -55～+125℃ 10回 | 重さ | 31G |
| 冷却方法 | 対流、強制空冷、伝導 | 保護 | 防湿、耐塩水噴霧、防カビ |
| ハイライト | 1500VDC 隔離電源モジュール,超小型サイズのDC-DCパワーモジュール,高効率パワーモジュール |
||
製品の説明

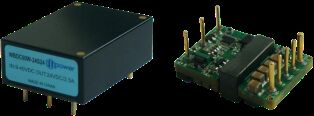

FWD-100W-28Sシリーズ 100W DC-DC電源モジュール
超コンパクトな1/16ブロックのDC-DC電源モジュール 1500VDC隔離で,航空および軍事用アプリケーションのために設計されています.
主要 な 特徴
- 高効率:最大 90.3%
- 最大出力: 100W
- 入力/出力隔離: 1500VDC
- 超コンパクト サイズ:35.4 × 25.1 × 12.7 mm
- 高い信頼性:内部アルミやタンタルム電解コンデンサがない
- 総合的な保護: 超電流,超電圧,短回路保護
- 応用: 軍事研究,産業制御,レーダー,火力制御,ミサイル搭載,通信システム
モデル仕様
| モデル | 入力 (VDC) | 出力 (VDC) | 出力電流 | リップル Vp-p | 効率性 | サイズ |
|---|---|---|---|---|---|---|
| WBDC100W-28S3R3 | 16~40V | 3.3V | 20A | 80mV | 88% | 35.4×25.1×127 |
| WBDC100W-28S05 | 16~40V | 5V | 20A | 80mV | 88% | 35.4×25.1×127 |
| WBDC100W-28S08 | 16~40V | 8V | 125A | 100mV | 89% | 35.4×25.1×127 |
| WBDC100W-28S012 | 16~40V | 12V | 8.33A | 100mV | 900.3% | 35.4×25.1×127 |
| WBDC100W-28S15 | 16~40V | 15V | 6.66A | 100mV | 90% | 35.4×25.1×127 |
| WBDC100W-28S24 | 16~40V | 24V | 4.16A | 150mV | 90% | 35.4×25.1×127 |
| WBDC100W-28S28 | 16~40V | 28V | 3.57A | 150mV | 89% | 35.4×25.1×127 |
| WBDC100W-28S32 | 16~40V | 32V | 3.12A | 100mV | 89% | 35.4×25.1×127 |
| WBDC100W-28S36 | 16~40V | 36V | 2.77A | 200mV | 89% | 35.4×25.1×127 |
重要な注釈
すべてのデータは,別の規定がない限り,指定入力/出力,全負荷,純抵抗負荷で +25°Cで試験する.
カスタム出力電圧の要求については,私達に連絡してください.
"N"の形状は負の論理を表し フレンズRの配置です
サフfix plus-M (-55度アクティベーション) 命名規則: N-R-M
入力パラメータ
| 入力パラメータ | コメント | ミニ | 典型的な | マックス | ユニット |
|---|---|---|---|---|---|
| 入力電圧範囲 | 28Vin | 16 | 28 | 40 | VDC |
| 入力電圧 | 臨時 (1s) | 50 | VDC | ||
| 電圧を入れ | 14 | 15 | 16 | VDC | |
| 電圧をオフにする | 13 | 14 | 15 | VDC | |
| 負荷入力電流がない | 負荷なしの出力 48Vin | 110 | mA | ||
| 入力/出力フィルタリング | π タイプ | 複数のレベル |
論理を有効にする: ポジティブな論理 - 電源をオン (ピンを開ける),電源をオフ (ピン短縮する)
ネガティブ・ロジック - パワーオフ (ピンを開ける), パワーオン (ピン短縮する)
ネガティブ・ロジック - パワーオフ (ピンを開ける), パワーオン (ピン短縮する)
一般仕様
| 一般仕様 | コメント | ミニ | 典型的な | マックス | ユニット |
|---|---|---|---|---|---|
| 入力/出力隔離電圧 | 1500 | VDC | |||
| 入力/ホイジング隔離電圧 | 1500 | VDC | |||
| 出力/ホイジング隔離電圧 | 500 | VDC | |||
| 断熱抵抗 | DC500V | 100 | MΩ | ||
| スイッチング周波数 | 200 | 320 | 4000 | kHz | |
| 作業温度 | -40歳 | 100 | °C | ||
| 保存温度 | -55歳 | 125 | °C | ||
| 保護 | 防水 防塩 防菌 | ||||
| サイズ | 35.4 × 25.1 × 127 | mm | |||
| 冷却方法 | コンベクション,強制冷却,伝導 | ||||
| 体重 | 31 | g |
選択試験基準
| テスト プロジェクト | 方法 | 試験条件 | 工業用品 | 軍級 |
|---|---|---|---|---|
| 内部視察 | GJB548B 2017年1 | 100% | 100% | |
| 高温保存 | GJB150.3A | +125°C 48時間 | 100% | |
| 低温保存 | GJB150.3A | -55°C 48時間 | 100% | |
| 温度サイクル | GJB548B, 10101 | -55°C+125°C 10回 | 100% | |
| 中間電圧試験 | - | Tc = +25°C | 100% | |
| 燃焼式 | Tc = +85°C 48時間 | ランダムチェック | 100% | |
| 最終電気試験 | 製品仕様 | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| 外部からの視覚検査 | GJB548B 2009年1 | 100% | 100% |
物理 的 な 尺度
サイズ: 33.2mm (長さ) × 22.8mm (幅) × 9.1mm (高さ)
ピン配置図
ピン構成
| ピン | シンボル | 機能 |
|---|---|---|
| 1 | ヴィー | 入力負 |
| 2 | EN について | 制御端 |
| 3 | Vi+ | 入力プラス |
| 4 | Vo+ | 出力プラス |
| 5 | S+ | 感知終了は正 |
| 6 | トリム | 電圧調節端 |
| 7 | ほら | 感知端がマイナス |
| 8 | ボー... | 出力負 |
